液晶数显式钢轨静弯试验机

简要描述:

液晶数显式钢轨静弯试验机可对钢铁轨道做抗弯试验,检测钢轨所能承受的抗弯承载能力,本机采用四立柱框架结构,结构更稳定,采用智能测控仪表操作简单、测试精度高、可靠性好。能满足钢轨试验行业或国家标准,是材料生产厂家、铁路部门及相关单位试验室的必备试验设备。

更新时间:2019-11-21

发邮件给我们:2303643618@qq.com

分享到: 1
在线留言
液晶数显式钢轨静弯试验机

本机为液压加荷、传感器测力、数字显示力值、试验结束可打印力值数据、并计算强度。本机为手动控制加载速度,并具有加荷速度指示装置、峰值保持、过载保护功能。

主要技术参数:

1、试验力:1000KN

2、有效试验长度:1800mm

3、试验测力范围:4%~100%

4、加载速度调节范围:可调

5、活塞行程:250mm

6、过载保护点:超满量程3%

7、加载方式:液压加载

结构简介

液晶数显式钢轨静弯试验机主要有设备机体主机、液压操纵箱、测力仪表等三部分组成。

1、机体部分

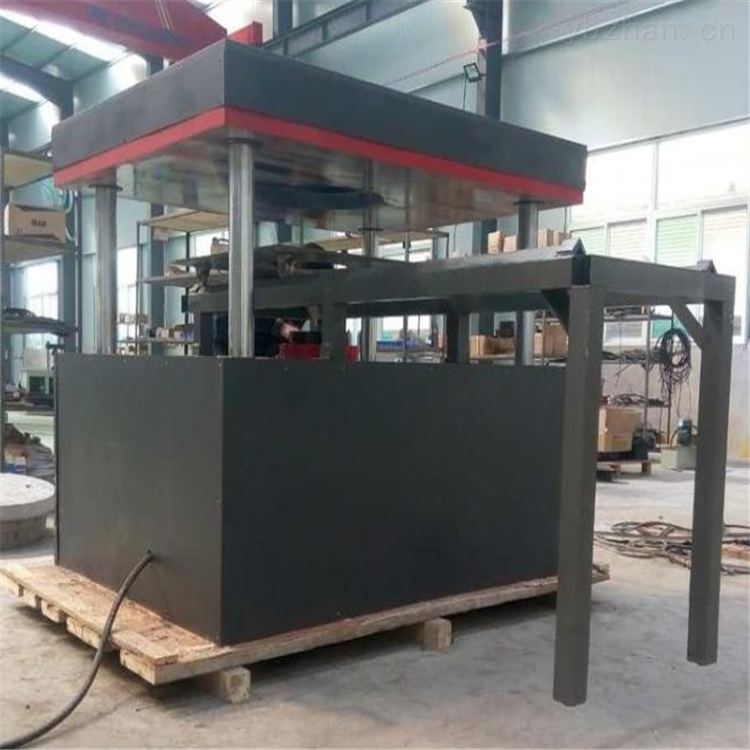

试验机机体由四根立柱将试验台与上横梁连接在一起,上横梁上安装有油缸活塞,抗弯压头位于油缸活塞之下,抗弯压头安装与活塞下方,跟随油缸活塞上下运动做抗弯试验,上置的活塞与油缸间设有密封装置,可以防油外泄,但使用时活塞仍有微量油外泄,微量的渗出属正常现象。

2、液压操纵部分

液晶数显式钢轨静弯试验机的操纵箱主要有油箱、油泵、滤油器、电动机、送油阀、回油阀等组成,油泵为直转式轴柱塞泵,试验机在加荷时,应手动控制加载送油阀使活塞上升速度得到恢复控制(该速度与安全阀为一体式),卸荷时,可转动回油阀,油缸会慢慢下降。试验机在出厂时已将安全阀调至适当位置,在正常使用时用户不可对安全阀进行调整。

操作步骤

1. 在加油口将洁净的46#抗磨液压油注入至距离上油箱盖两厘米处;

2. 接通电源启动电动机(电源电压380V  50Hz

3. 关闭回油阀,放好试件,将送油阀手柄逆时针方向拧开供油使活塞推离开缸底。

4. 在上压盘离试件空余1-2mm处,应视实验情况或实验员的熟练程度调节控制加载速度。

5. 当试件还未接触到上压板时,可调节送油阀快速下升,当试件接触到上压板后,根据加荷速度适当调节送油阀进行加荷,至试件达到破坏或变形失效为止。

6. 试件失效或破碎后,打开回油阀使活塞复位,移除被测后的试件,关闭回油阀,可做下一次试验,打开回油阀时速度一定要慢。

注:初次安装应预压到载荷2~3次后再正常使用;气温低于5℃时应打开油泵电机空载预热。

维护保养

1. 试验机安装在清洁干燥温度均匀,周围无振动,无腐蚀性气体影响环境里;

2. 试验机应保持清洁,试验机上表面无保护层的零件,应经常擦油,以防锈蚀;

3. 使用规格为46#抗磨液压油。

注:由于气温不同,其所用油液也略有不同,现将液压用油的规格推荐如下:

1.当环境温度为15±5℃时,建议采用GB7631.1—87抗磨液压油46

2 .当环境温度为25±5℃时,建议采用GB7631.1—87抗磨液压油68
